🧠 Panoramica

VISI è una piattaforma software modulare CAD/CAE/CAM completamente integrata, pensata specificamente per il settore degli stampi e delle attrezzature di produzione, in particolare per stampi a iniezione per materie plastiche, pressofusione, tranciatura, progressivi e transfer.

VISI è una suite CAD/CAM integrata specializzata negli stampi, con moduli specifici dedicati al processo di deformazione della lamiera.
Non si limita alla modellazione geometrica dello stampo, ma supporta l’intero processo produttivo, dal nastro al pezzo finito, fino alla costruzione dello stampo.

È particolarmente indicato per:

  • stampi di tranciatura

  • stampi progressivi

  • stampi di piegatura

  • stampi di imbutitura

  • attrezzature di taglio e formatura

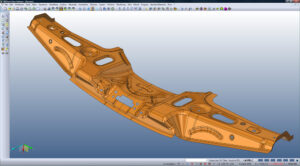

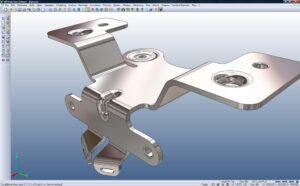

🔧 1. Modellazione 3D dedicata agli stampi lamiera (VISI Modelling)

VISI mette a disposizione un ambiente CAD solido e superficiale basato su Parasolid, ottimizzato per la progettazione di utensili di taglio e formatura.

Funzionalità principali:

  • Modellazione 3D di punzoni, matrici, piastre e componenti stampo

  • Gestione precisa di giochi di tranciatura e spessori lamiera

  • Creazione e modifica rapida di superfici di taglio e formatura

  • Importazione diretta di modelli cliente (STEP, IGES, CATIA, ecc.)

👉 Il CAD è orientato alla funzione dello stampo, non solo alla geometria.

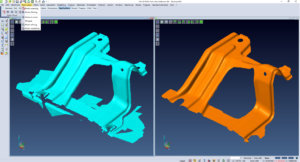

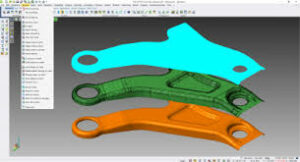

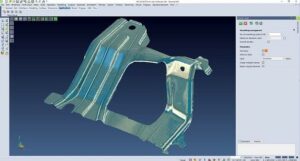

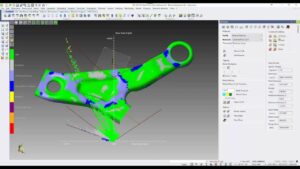

🔍 2. Analisi e preparazione del pezzo lamiera (VISI Analysis)

Prima della progettazione dello stampo, VISI consente di analizzare il pezzo per verificarne la fattibilità produttiva.

Strumenti disponibili:

  • Analisi delle geometrie critiche

  • Verifica delle direzioni di formatura

  • Identificazione delle superfici funzionali

  • Gestione raggi su matrice

  • Preparazione del modello per lo sviluppo del processo

👉 Questa fase riduce errori concettuali già nelle prime scelte progettuali.

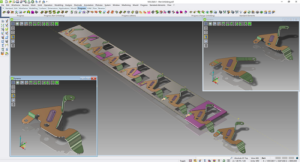

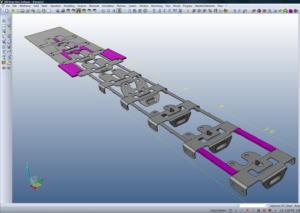

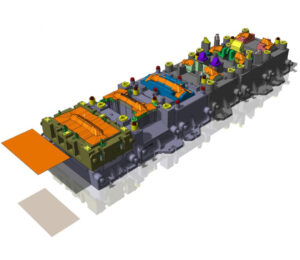

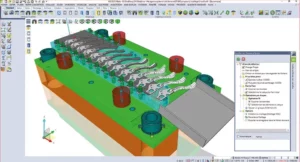

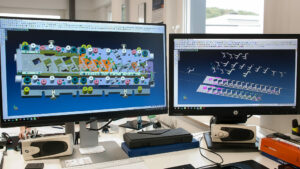

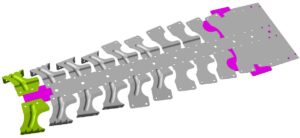

🛠️ 3. Progettazione del processo e layout del nastro (VISI Unfolding & Strip Design)

Uno degli elementi distintivi di VISI per la lamiera è la gestione del processo di stampaggio.

VISI consente di:

  • Definire lo sviluppo del nastro

  • Progettare il layout delle stazioni negli stampi progressivi

  • Gestire:

    • passo di avanzamento

    • sfrido

    • sequenza delle operazioni

  • Visualizzare l’evoluzione del pezzo stazione per stazione

👉 Il progettista controlla il processo prima ancora dello stampo.

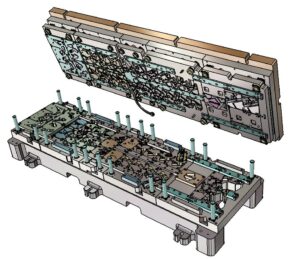

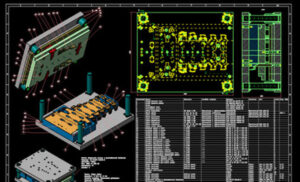

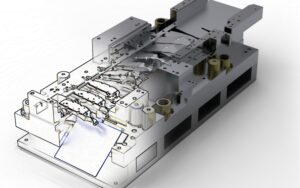

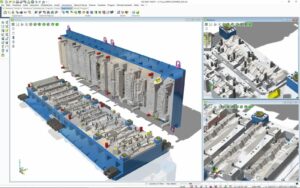

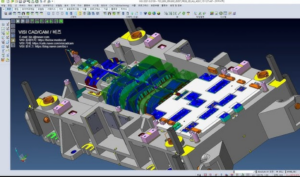

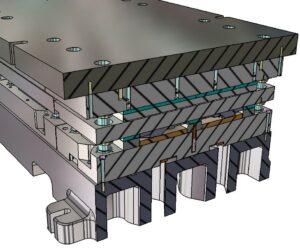

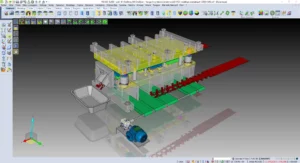

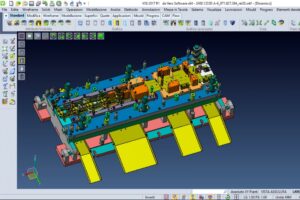

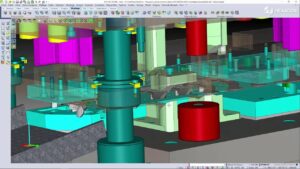

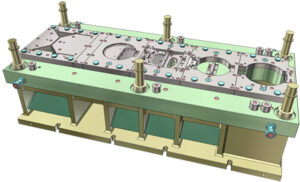

🔩 4. Progettazione stampi (VISI Die Design)

Il modulo dedicato agli stampi lamiera guida l’utente nella progettazione completa dello stampo.

Funzionalità specifiche:

  • Creazione automatica di:

    • punzoni

    • matrici

    • inserti

  • Gestione parametrica dei giochi di taglio

  • Inserimento guidato di:

    • piastre

    • colonne guida

    • bussole

    • molle

  • Aggiornamento automatico delle lavorazioni sulle piastre

  • Generazione della distinta base (BOM)

👉 Lo stampo rimane sempre coerente con il layout del nastro.

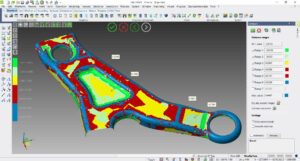

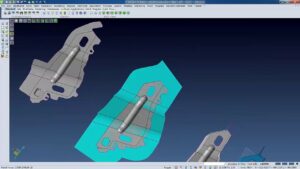

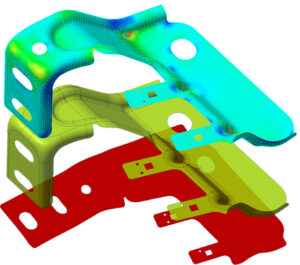

📊 5. Analisi del processo e verifiche (VISI Blank)

VISI fornisce strumenti di analisi per verificare la correttezza del processo di stampaggio:

  • Controllo interferenze tra stazioni

  • Verifica della sequenza delle operazioni

  • Analisi delle deformazioni progressive

  • Valutazione della fattibilità del ciclo di lavoro

👉 Le criticità vengono individuate prima della costruzione dello stampo.

📚 6. Librerie di componenti e standardizzazione (VISI Standard Elements)

VISI include librerie dedicate al settore lamiera:

  • Componenti normalizzati:

    • punzoni

    • matrici

    • molle

    • viti e spine

  • Librerie personalizzabili secondo gli standard aziendali

  • Codifica automatica dei componenti

  • Distinte materiali sempre aggiornate

👉 Progetti standardizzati e facilmente riutilizzabili.

⚙️ 7. Integrazione CAM per la costruzione dello stampo (VISI Machining)

VISI integra nativamente i moduli CAM per la realizzazione delle parti stampo:

  • Elettroerosione a filo 2/4 assi

  • Fresatura 2D, 3D e 5 assi

  • Lavorazione di:

    • punzoni

    • matrici

    • piastre

  • Strategie dedicate alla costruzione stampi

  • Controllo collisioni utensile–stampo–macchina

👉 Nessuna conversione dati tra CAD e CAM essendo un ambiente unico.

✅ In sintesi

VISI offre una piattaforma completa e integrata per il settore degli stampi lamiera, caratterizzata da:

🔹 progettazione guidata del processo
🔹 gestione del layout del nastro
🔹 modellazione CAD specializzata
🔹 progettazione parametrica dello stampo
🔹 integrazione diretta con il CAM

Il risultato è una riduzione dei tempi di sviluppo, meno errori e una maggiore coerenza tra ufficio tecnico e produzione.
