VISI Reverse è il modulo della suite VISI dedicato alla reverse engineering, ovvero alla ricostruzione di modelli CAD a partire da dati fisici come nuvole di punti e mesh provenienti da sistemi di scansione 3D.

È pensato per supportare le aziende che devono:

• recuperare geometrie esistenti prive di CAD

• modificare o migliorare componenti già prodotti

• ricostruire superfici funzionali per stampi e attrezzature

• integrare dati di scansione nei normali flussi CAD/CAM

VISI Reverse lavora nativamente all’interno dell’ambiente VISI, senza passaggi a software esterni.

---

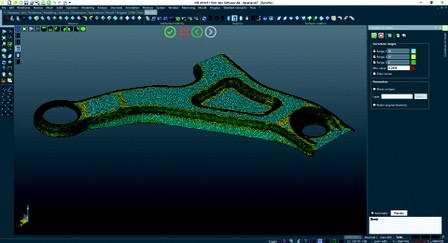

1. Importazione e gestione dei dati di scansione

VISI Reverse consente di importare e gestire grandi quantità di dati di acquisizione 3D.

Formati supportati:

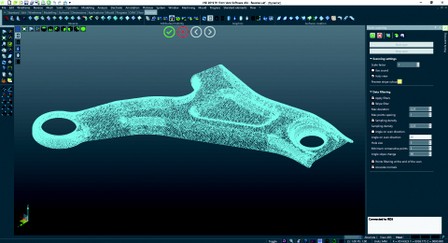

• Nuvole di punti

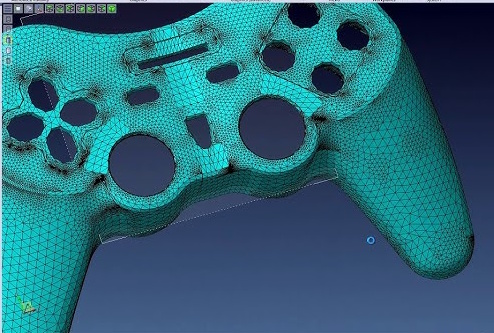

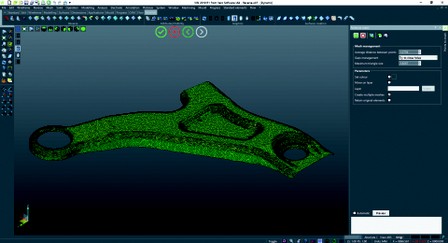

• Mesh STL e triangolate

• Dati provenienti da scanner ottici, laser o CMM

Funzionalità principali:

• Visualizzazione e gestione efficiente di dataset complessi

• Selezione e isolamento delle aree di interesse

• Pulizia e semplificazione dei dati di scansione

I dati grezzi diventano utilizzabili in ambiente CAD.

---

2. Analisi della geometria acquisita

Prima della ricostruzione, VISI Reverse permette di analizzare accuratamente la forma reale del pezzo.

Strumenti di analisi:

• Sezioni dinamiche

• Analisi di deviazione

• Confronto tra mesh e geometria CAD

• Identificazione di superfici funzionali e zone critiche

Fondamentale per capire cosa ricostruire e con quale livello di precisione.

---

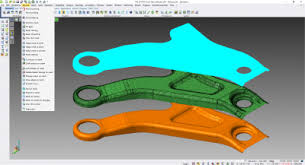

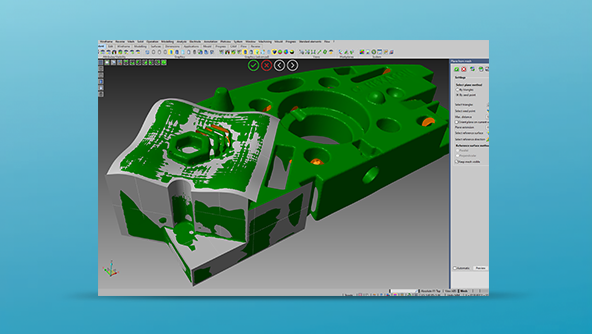

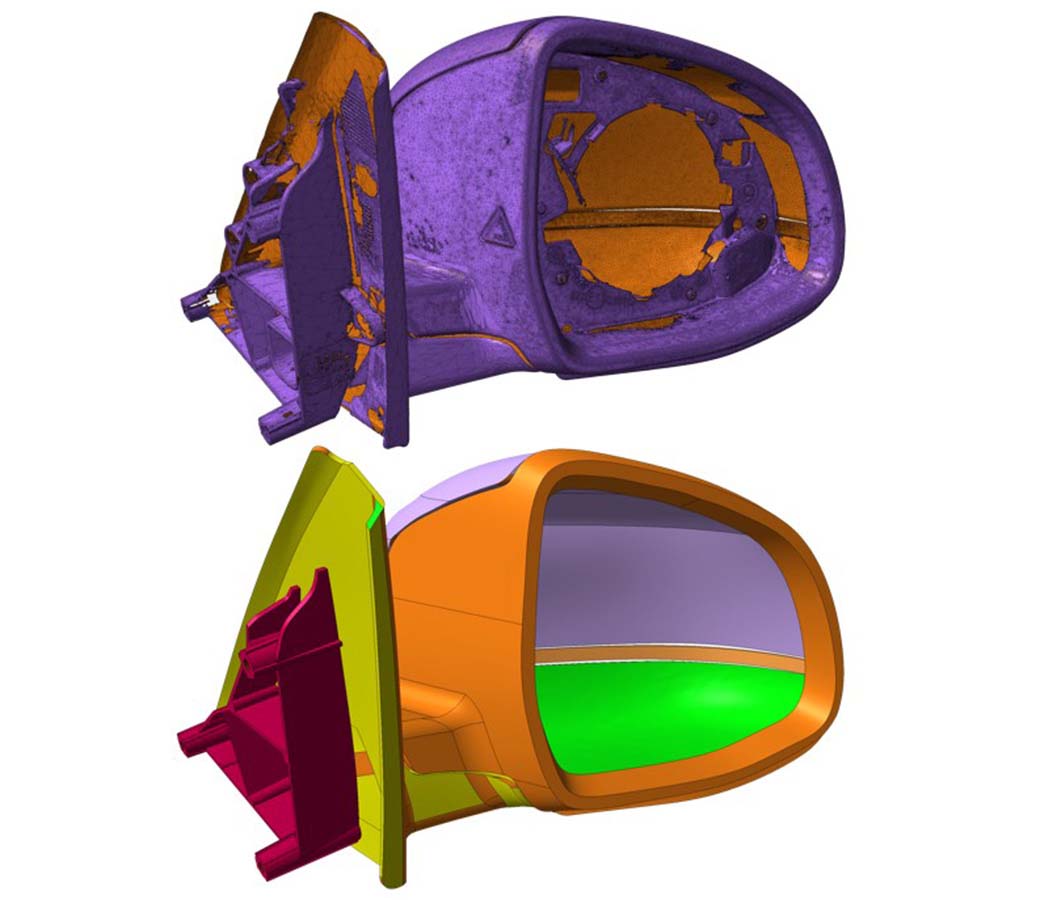

3. Ricostruzione di superfici e solidi CAD

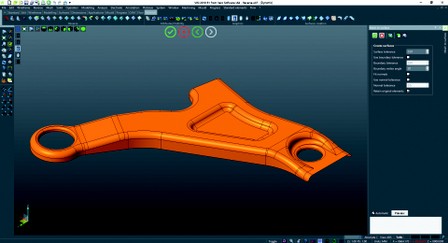

Il cuore di VISI Reverse è la trasformazione dei dati di scansione in geometria CAD parametrica.

Funzionalità dedicate:

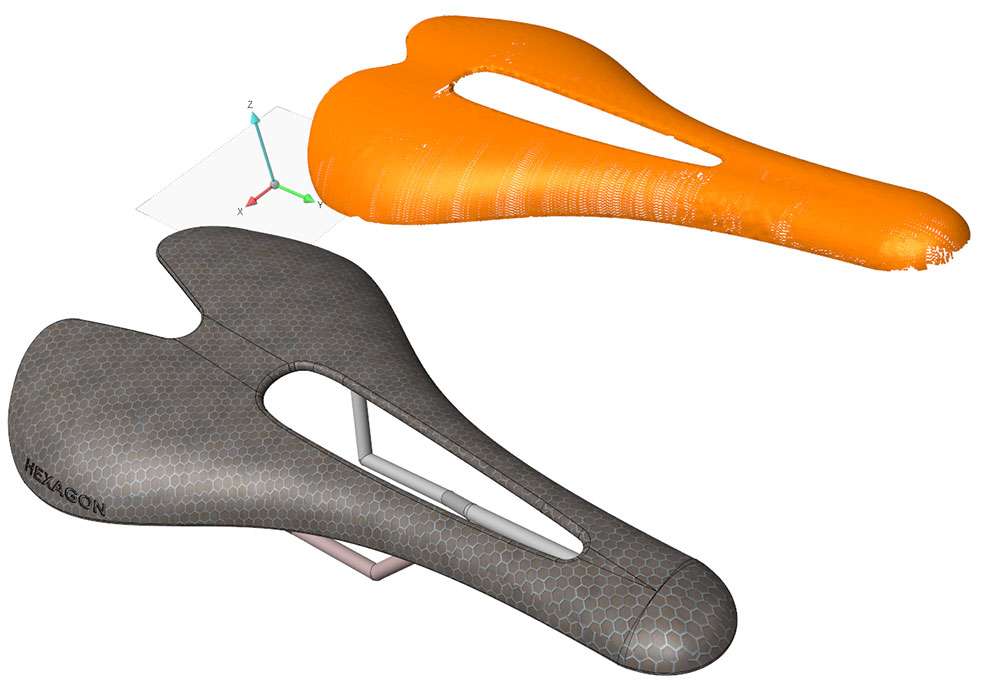

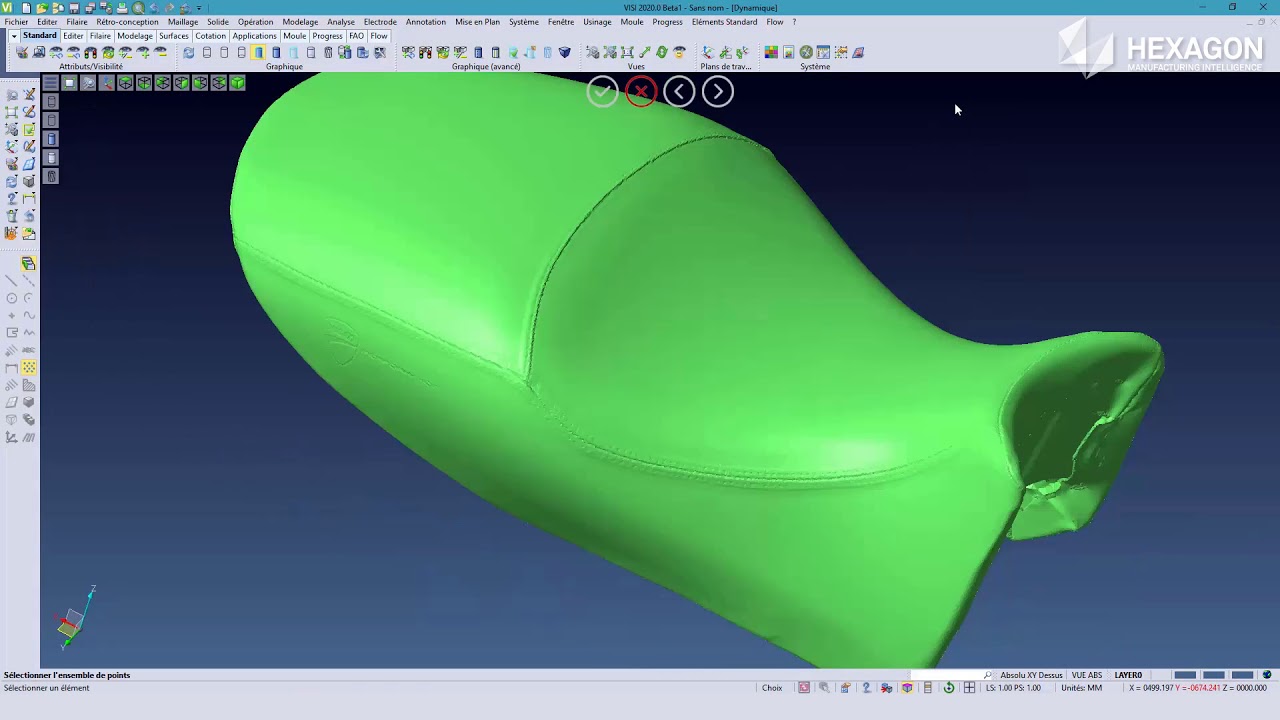

• Creazione di superfici libere partendo dalla mesh

• Ricostruzione di:

  • piani

  • cilindri

  • coni

  • superfici di rivoluzione

• Modellazione solida e superficiale basata su Parasolid

• Continuità controllata tra superfici (G0 / G1 / G2)

Il risultato non è una semplice “copia”, ma un modello CAD modificabile.

---

4. Reverse engineering orientato allo stampo e all’attrezzatura

VISI Reverse è particolarmente efficace quando integrato nei flussi tipici di VISI:

• Ricostruzione di:

  • cavità stampo

  • inserti usurati

  • superfici di formatura

• Adattamento del modello reale a:

  • nuove versioni di stampo

  • modifiche funzionali

  • correzioni dimensionali

• Preparazione diretta del modello per CAM o progettazione stampo

Ideale per manutenzione, riparazione e miglioramento degli utensili.

---

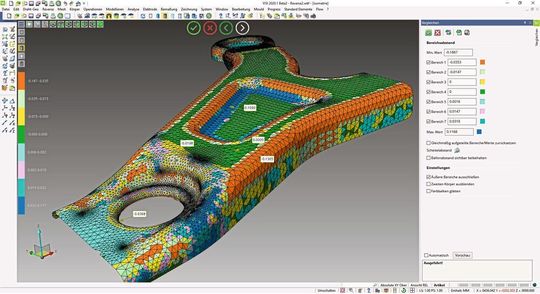

5. Confronto CAD ↔ reale e controllo qualità

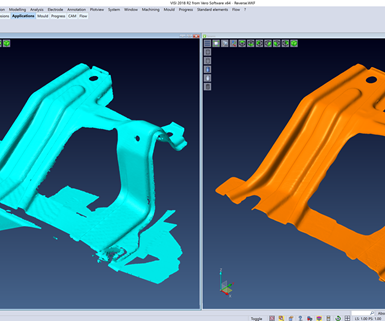

VISI Reverse permette di confrontare il modello ricostruito con:

• il pezzo reale scansionato

• il CAD nominale

• versioni precedenti del progetto

Risultati disponibili:

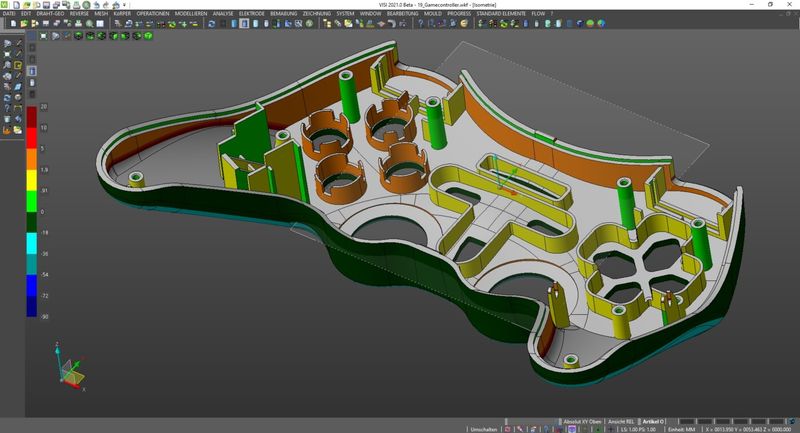

• mappe di deviazione cromatiche

• analisi dimensionali

• verifica di usura o deformazioni

Supporta attività di controllo qualità e validazione.

---

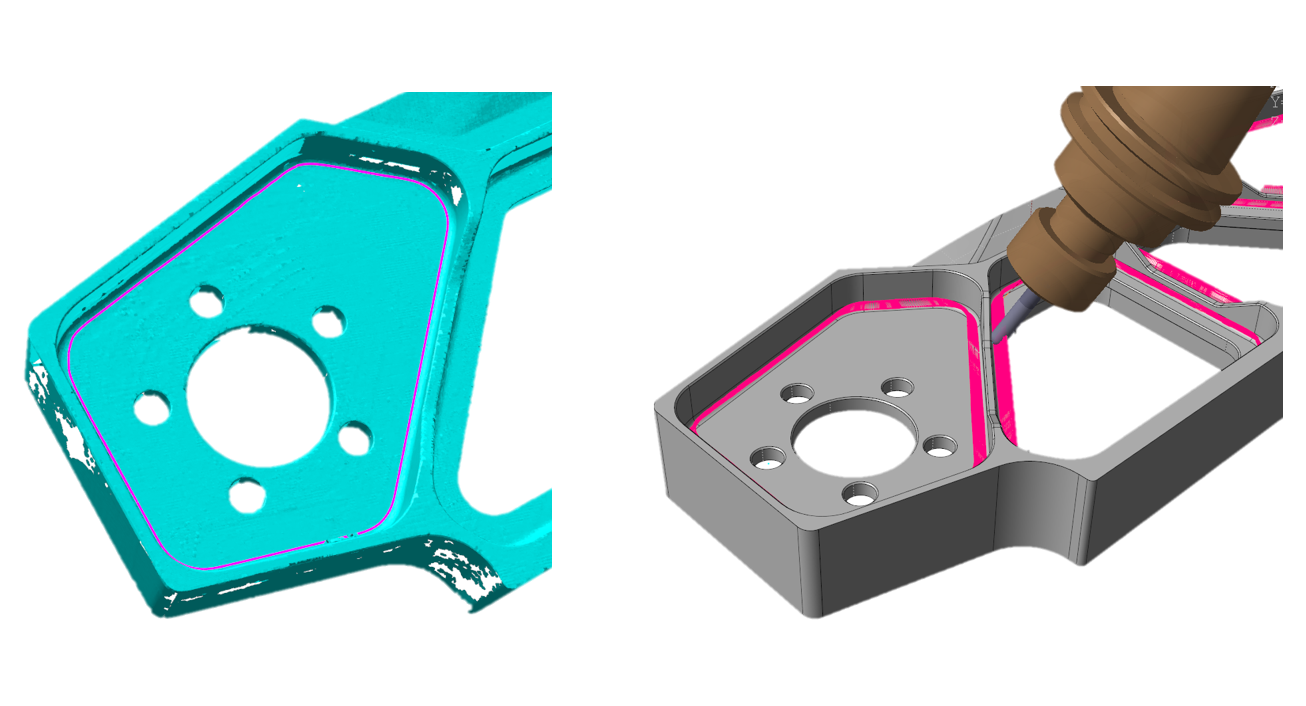

6. Integrazione completa con CAD e CAM VISI

Uno dei punti di forza di VISI Reverse è l’integrazione totale:

• Il modello ricostruito è immediatamente utilizzabile nei moduli:

  • VISI Mould

  • VISI Die

  • VISI Machining

• Nessuna conversione di formato

• Aggiornamenti diretti in caso di modifica

Dal pezzo scansionato alla lavorazione CNC senza interruzioni.

---

7. Applicazioni tipiche di VISI Reverse

VISI Reverse viene utilizzato con successo per:

• recupero CAD di pezzi legacy

• ricostruzione di stampi danneggiati

• modifica di modelli esistenti

• adattamento di attrezzature a nuovi pezzi

• controllo geometrico e analisi di usura

---

✅ In sintesi

VISI Reverse è una soluzione completa per la reverse engineering industriale, caratterizzata da:

🔹 gestione avanzata di nuvole di punti e mesh
🔹 ricostruzione CAD precisa e modificabile
🔹 orientamento a stampi e attrezzature
🔹 confronto reale vs nominale
🔹 integrazione diretta con CAD e CAM VISI

Il risultato è una riduzione dei tempi di rilavorazione, maggiore controllo del processo e recupero del valore dei dati fisici esistenti.
